Week06:PLC – SCADA – Learning Software PLC Schneider (ภาคต่อ)

ภาค(ต่อ)



             "ต่อจากสัปดาห์ที่แล้ว เราได้กล่าวถึง ตัว PLC และ การใช้งานในเบื้องต้นแล้ว ในสัปดาห์นี้จะเป็นการใช้โปรแกรมอีกตัวหนึ่ง ก็คือ SCADA VijeoCitect เป็นประเภทหนึ่งของระบบการควบคุมอุตสาหกรรม  ที่มีการควบคุมด้วยระบบคอมพิวเตอร์ที่เฝ้าดูและควบคุมกระบวนการทางอุตสาหกรรมที่มีอยู่ในโลกทางกายภาพ"

"เพื่อไม่เป็นการเสียเวลา เรามาเริ่มทดสอบโปรแกรมกันเลยครับ...."

ก่อนอื่นเราต้องติ้ดตั้งโปรแกรม SCADA VijeoCitec บนเครื่องคอมพิวเตอร์เราก่อนนะครับ





สำหรับวีดีโอการติดตั้งตามนี้เลยครับ
https://www.youtube.com/watch?v=ROjx1m4pnIw&t=5s



Vijeo Citect 2015


1. เปิดโปรแกรม VijeoCitect
2. ไปที่หน้าต่าง Citect Explorer -> New Project




3. ตั้งชื่อโปรเจค >> คลิก OK
4.ไปที่หน้าต่าง citect Project Editor >> เลือกแถบ Communication >> Express Wizard
5.คลิก next >> next >> ตั้งชื่อ I/O >> คลิก next >> คลิก next >> เลือก +Twido >>      Module/TCP(Ethernet) >> next
6. มาถึงการกำหนด IP address ให้ตรงกับ PLC และ Port = 502 คลิก Next





7.คลิก Next และ Finish
8.มาที่แถบ Tags >> Variable Tags
9. กำหนดชื่อ Tags ในที่นี้กำหนด Tag Name เป็น IN0, และ Address เป็น %M0 >> คลิก Add
   **กำหนด input 4 ตัว โดยที่ Tag Name แต่ละตัวไม่ซ้ำกัน





10. File >> Compile
12. มาที่หน้าต่าง Citect Graphs Builder >> File >> New
13. เลือกที่ Page >> เลือกที่ Normal >> คลิก  OK




14. จะได้ดังภาพ






15. สร้าง Symbol ให้ครบ input 4 ตัว และ output 4 ตัว





16. เมื่อสร้างวัตถุครบแล้วให้ Compile




ต่อมาทำการทดสอบโปรแกรม
- นำสาย 0V แตะที่ I0 แล้วสังเกตที่จอคอมพิวเตอร์

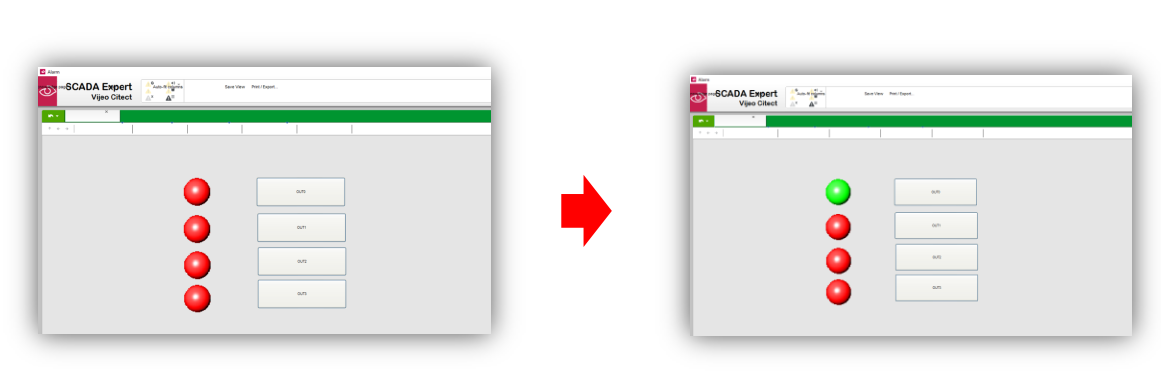

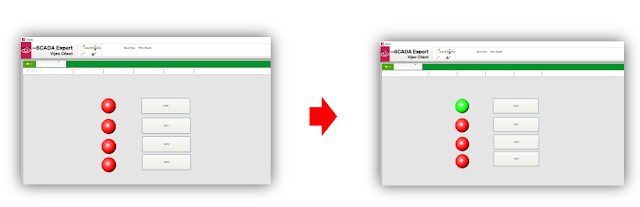

** เมื่อนำสาย 0V บน PLC แตะที่ I0 จะเห็นว่า โปรแกรมมีการรับค่า Inout เข้ามาสั่งงานให้ลูกบอลเปลี่ยนสีตามที่เรากำหนดใว้


"แค่นี้ก็เสร็จละครับ "
